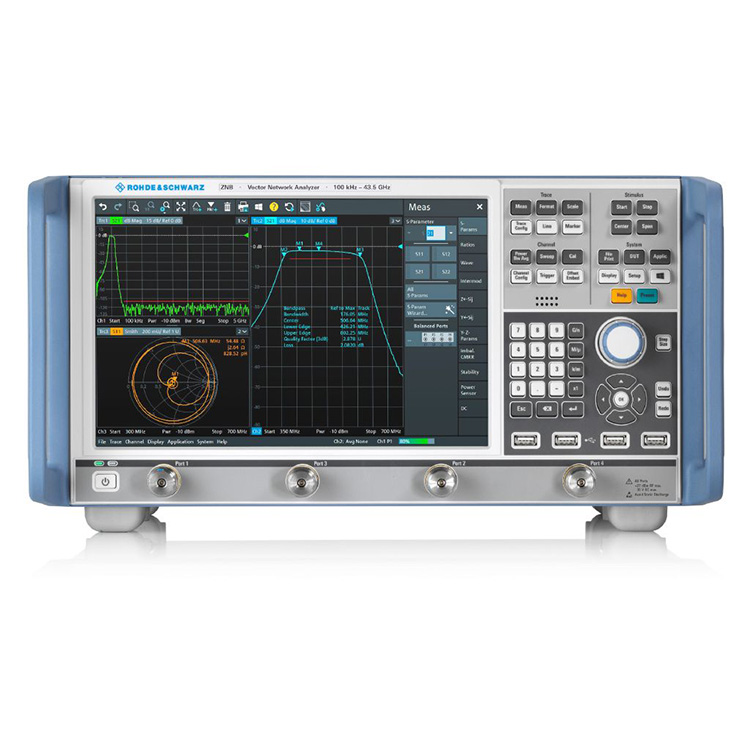

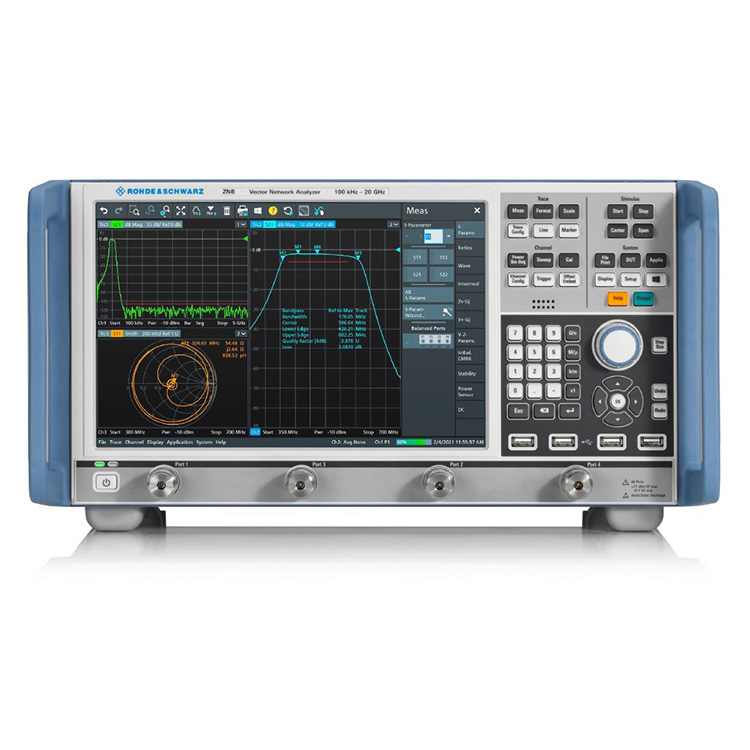

Sebagai produsen profesional, kami ingin memberi Anda Penganalisis Jaringan Vektor R&S ZNB8. Dengan rentang frekuensi 9 kHz hingga 4,5/8,5 GHz dan 100 kHz hingga 20/26,5/40/43,5 GHz, penganalisis jaringan ini dirancang untuk radio seluler, barang elektronik, serta aplikasi luar angkasa dan pertahanan, dan juga dapat digunakan dalam kondisi tinggi. desain papan sirkuit cetak kecepatan. R&S®ZNB sangat ideal untuk mengembangkan, memproduksi, dan memperbaiki komponen RF seperti amplifier, mixer, filter, dan kabel.
| Model | Pelabuhan | Frekuensi | Konektor |
| R&S®ZNB8 Nomor pesanan 1334.3330.42 |
2 port | 8GHz | tidak (f) |
| R&S®ZNB8 Nomor pesanan 1334.3330.44 |
4 port | 8GHz | tidak (f) |
Rentang frekuensi dari 9 kHz hingga 43,5 GHz
Dua atau empat port
Rentang dinamis lebar hingga 140 dB
Waktu sapuan singkat 4 ms untuk 401 poin
Kisaran sapuan daya lebar 98 dB
Dirancang untuk memenuhi standar tertinggi
Penerima R&S®ZNB menggabungkan kapasitas penanganan daya tinggi dengan sensitivitas tinggi dan jejak kebisingan yang rendah. Unit dasar R&S®ZNB biasanya memiliki rentang dinamis 140 dB. Opsi R&S®ZNB8-B5x memperluas rentang dinamis hingga 150 dB untuk pengukuran antar port. Penganalisis mengukur parameter S dengan magnitudo sangat rendah dan penyimpangan fase biasanya lebih rendah dari 0,01 dB/°C dan 0,15°/°C.
R&S®ZNB yang terkalibrasi memungkinkan pengukuran presisi selama beberapa hari tanpa kalibrasi ulang.

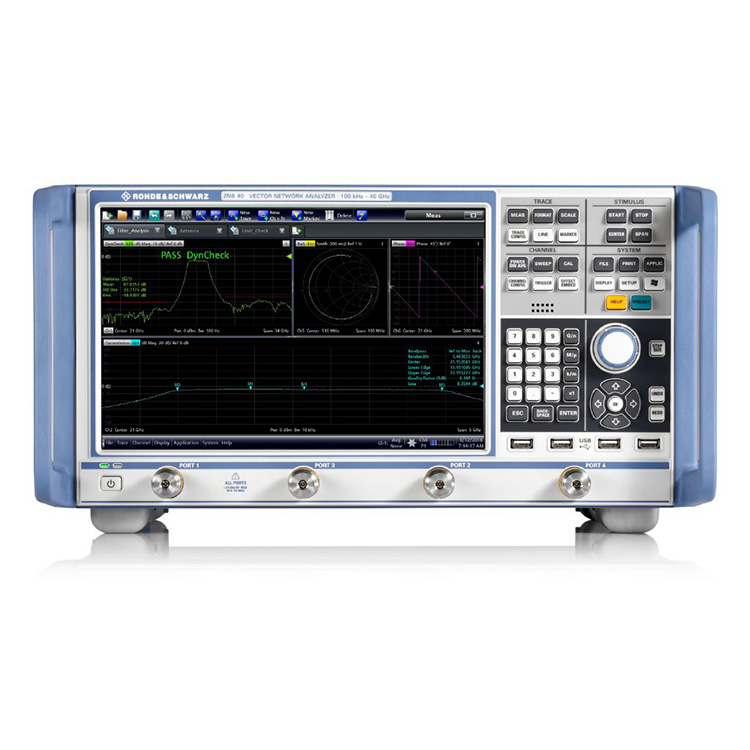

R&S®ZNB40 dengan empat port.
Karakterisasi komponen RF aktif dan pasif yang mudah
R&S®ZNB menawarkan banyak fitur dan opsi termasuk fitur penyematan/penyematan, parameter S mode campuran untuk karakterisasi DUT yang seimbang, dan parameter S yang didefinisikan ulang untuk konfigurasi pengaturan pengujian yang fleksibel. Opsi pengukuran domain waktu dengan diagram mata, pengukuran konversi frekuensi, dan dua generator internal independen juga tersedia.
Pengukuran cepat dan kontrol komponen eksternal yang mudah

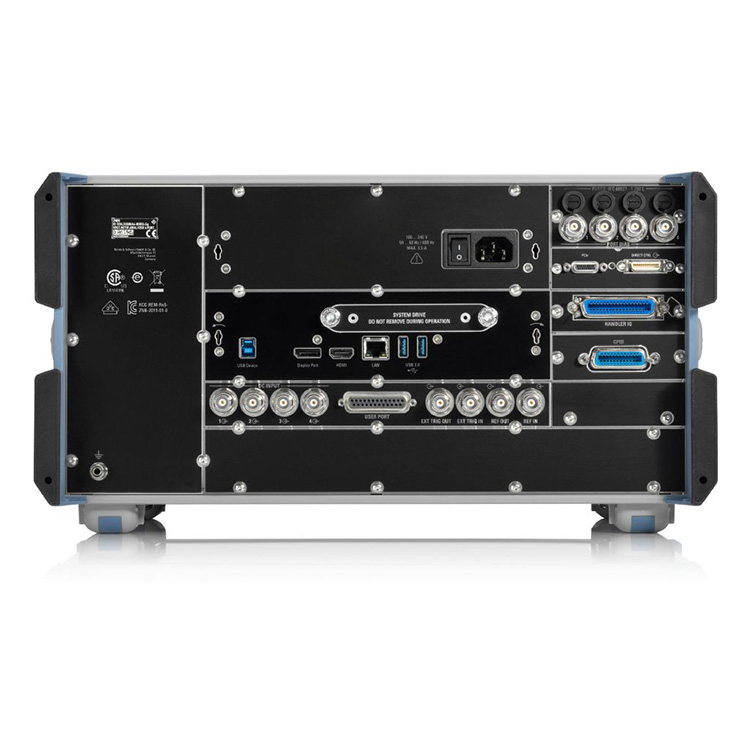

Waktu penyelesaian synthesizer yang cepat memberikan periode pengukuran R&S®ZNB yang sangat singkat. Bandwidth IF yang besar memungkinkan waktu pengambilan sampel yang cepat. Ini juga menyediakan pemrosesan data berkecepatan tinggi ke layar dan transfer data LAN atau IEC/IEEE yang cepat ke pengontrol. Fitur seperti sapuan tersegmentasi semakin meningkatkan waktu pengukuran. Modul atau bagian eksternal dapat dengan mudah dikontrol dengan antarmuka kontrol terintegrasi seperti RFFE GPIO, GPIB, dan handler I/O.
Menu untuk mengkonfigurasi antarmuka RFFE GPIO.
Pengukuran hingga 48 port
R&S®ZNB yang dikombinasikan dengan berbagai matriks sakelar adalah solusi komprehensif untuk pengukuran kompleks pada modul dengan hingga 48 port. Matriks dari Rohde & Schwarz memberikan pengukuran crossbar penuh untuk menentukan semua parameter S untuk DUT multiport. Unit kalibrasi otomatis dengan hingga 24 port memungkinkan kalibrasi pengaturan cepat dan akurat.
R&S®ZNB dengan dua matriks sakelar R&S®ZN-Z84.
Aksesori berbeda untuk kalibrasi, verifikasi, dan berbagai pengukuran
Kit kalibrasi dan verifikasi mekanis
Unit kalibrasi otomatis
Kabel uji
Kunci pas torsi
Mendukung rangkaian sensor daya R&S®NRP
dan banyak lagi
