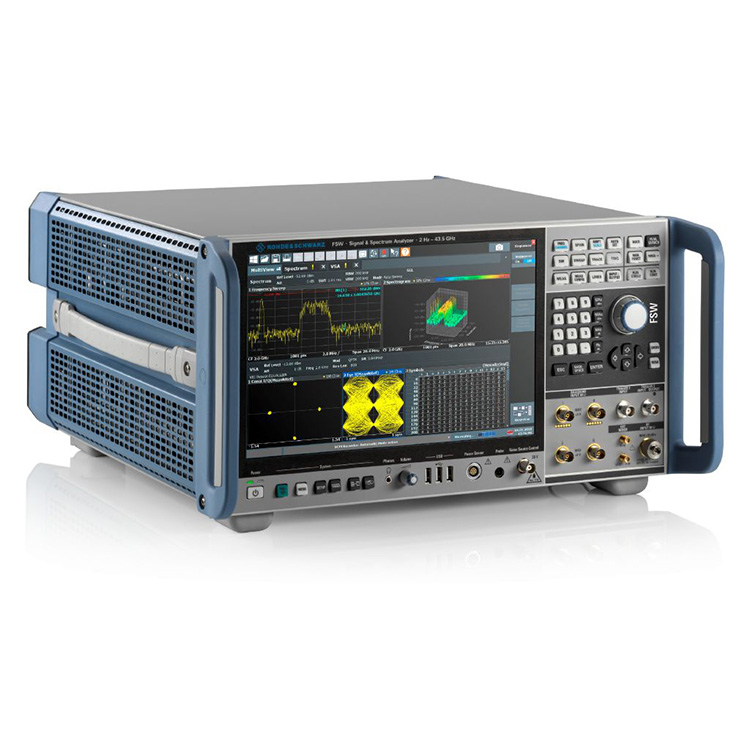

Dongguan Qihang Elektronik Technology Co, Ltd. R&S FSW43 Signal and Spectrum Analyzer memiliki desain karakteristik & kinerja praktis & harga kompetitif, RBW (Resolution Bandwidth): RBW adalah parameter yang digunakan untuk mengatur bandwidth filter penganalisis. Hal ini mempengaruhi kemampuan untuk membedakan komponen frekuensi yang berjarak dekat dalam spektrum.
| Model | Rentang frekuensi | Kebisingan fase | Maks. lebar pita analisis |
| R&S®FSW43 Nomor pesanan 1331.5003.43 |
2Hz - 43,5GHz | < –136 dBc (1 Hz) (f = 1 GHz, offset 10 kHz) |
512MHz |
Kebisingan fase rendah yang tak tertandingi dan sensitivitas terbaik di pasar
Bandwidth analisis internal 8,3 GHz
Bandwidth analisis waktu nyata 800 MHz
Perekam SCPI menyederhanakan pembuatan kode
Rentang dinamis tinggi memungkinkan kinerja EVM yang luar biasa
Kinerja RF yang memenuhi tuntutan yang menuntut
Penganalisis Sinyal dan Spektrum R&S FSW43 mendefinisikan ulang penganalisis sinyal dan spektrum terbaik, menawarkan kebisingan fase RF yang unggul, menampilkan tingkat kebisingan rata-rata, penekanan intermodulasi, dan rentang dinamis untuk pengukuran ACLR dan harmonik.
Kebisingan fase
Kebisingan fase pada frekuensi pembawa 10 GHz pada offset 10 kHz dari pembawa: ketik. –133 dBc (1 Hz).
Dirancang untuk kenyamanan
Layar multisentuh beresolusi tinggi 12,1 inci dengan dukungan gerakan - desain datar dengan tampilan dan nuansa Windows 10
Berbagai pengukuran dapat ditampilkan secara bersamaan di jendela terpisah, sehingga memudahkan interpretasi hasil
Perekam SCPI yang tertanam menyederhanakan pembuatan kode untuk pengukuran otomatis yang dikendalikan dari jarak jauh
Antarmuka pengguna yang nyaman
R&S®FSW canggih dengan resolusi tinggi 12,1 inci, layar multisentuh, dan banyak lagi.
Analisis sinyal lapisan fisik 5G yang mendalam
Bandwidth analisis internal lebar dan terukur R&S®FSW hingga 8,3 GHz memungkinkan Anda menangkap seluruh bandwidth sinyal downlink dan mengevaluasi sistem secara keseluruhan.
Opsi R&S®FSW-K144 dan R&S®FSW-K145 mencakup pengukuran in-band downlink dan uplink 3GPP 5G NR. Setiap subframe sinyal dianalisis dan berbagai hasil pengukuran disediakan, termasuk EVM, frekuensi dan kekuatan saluran dan sinyal yang berbeda.
Aplikasi downlink Radio Baru R&S®FSW-K144 5G
R&S®FSW-K144 mendeteksi dan mengatur banyak parameter secara otomatis, memberi Anda lebih banyak waktu untuk berkonsentrasi pada wawasan dari analisis mendetail.
Analisis sinyal radar yang cepat dan komprehensif
Selain bandwidth analisis yang lebar (hingga 8,3 GHz), analisis R&S®FSW berfungsi penting untuk pengujian radar.
Aplikasi pengukuran denyut nadi R&S®FSW-K6 mengukur semua parameter denyut nadi yang relevan dengan satu sentuhan tombol
Opsi pengukuran sidelobe waktu R&S®FSW-K6S mengukur parameter kompresi pulsa
Opsi R&S®FSW-K60/K60H menganalisis sinyal lompatan frekuensi
Opsi pengukuran pulsa R&S®FSW-K6
Aplikasi pengukuran denyut nadi R&S®FSW-K6 mengukur semua parameter denyut nadi yang relevan dengan satu sentuhan tombol.
Analisis sinyal pita lebar bebas gambar di pita E
Penganalisis sinyal dan spektrum R&S®FSW85 dilengkapi dengan praselektor YIG untuk frekuensi antara 8 GHz dan 85 GHz, sehingga menyediakan analisis spektrum tanpa gambar. Bandwidth analisis lebar (hingga 8,3 GHz) dikombinasikan dengan opsi analisis transien/pengukuran kicauan R&S®FSW-K60/-K60C memungkinkan Anda mengkarakterisasi sinyal FMCW lebar hingga 5 GHz seperti yang digunakan dalam radar otomotif.
Pengukuran radar otomotif
Sinyal FMCW dengan bandwidth 2 GHz pada 77 GHz diukur dengan opsi R&S®FSW-K60C dan ekstensi bandwidth internal R&S®FSW-B2001 2 GHz
Solusi pengukuran berkinerja tinggi untuk merancang, mengembangkan, dan menguji muatan satelit, subsistem dan komponen muatan
R&S®FSW menawarkan aplikasi pengukuran khusus untuk pengukuran paling kritis seperti penundaan grup, linearitas, transfer penguatan, rasio daya kebisingan (NPR), dll. R&S juga mendemodulasi sinyal RF satelit dari beberapa standar seperti DVB-S2X dan OneWeb. Bandwidth analisis lebar dan terukur R&S®FSW (hingga 8,3 GHz) memenuhi permintaan bandwidth sinyal lebar yang semakin meningkat.
Pengukuran penundaan grup multicarrier R&S®FSW-K17
Mengukur penundaan grup absolut dan relatif dengan akurasi tinggi dalam milidetik.
Jangan lewatkan apa pun dengan opsi analisis spektrum waktu nyata
Opsi real-time R&S®FSW memungkinkan pengguna mendeteksi interferensi sporadis yang sangat singkat secara andal dalam rentang nanodetik bahkan dalam jarak dekat dengan operator yang kuat – dalam bandwidth hingga 800 MHz. Analisis spektrum waktu nyata memungkinkan pengguna menganalisis algoritme lompat frekuensi yang ada dan membuat algoritme alternatif untuk mencegah tabrakan antara sinyal dengan standar berbeda yang beroperasi pada pita frekuensi yang sama.
Spektrum pita ISM waktu nyata pada 2,4 GHz
Menganalisis dan mencegah tabrakan antara sinyal dengan standar berbeda yang beroperasi pada pita frekuensi yang sama (misalnya WLAN dan Bluetooth®).
Analisis sinyal digital
Opsi analisis sinyal vektor R&S®FSW-K70 memungkinkan pengguna menganalisis operator tunggal yang dimodulasi secara digital secara fleksibel hingga ke tingkat bit. Konsep pengoperasian yang terstruktur dengan jelas menyederhanakan pengukuran meskipun terdapat beragam alat analisis. R&S®FSW-K70M memungkinkan analisis sinyal dengan dua skema modulasi berbeda, seperti sinyal DVB-S2X. Ekstensi R&S®FSW-K70P mengukur kesalahan bit mentah rate (BER) pada data PRBS sampai dengan PRBS23.
Analisis sinyal termodulasi 1024QAM
Diagram konstelasi, tabel hasil, tabel simbol dan distribusi EVM.
