Anda dapat yakin untuk membeli Penganalisis Impedansi E4991B dari pabrik kami. Penganalisis Impedansi E4991B dengan rentang frekuensi 1 MHz hingga 3 GHz, akurasi dasar 0,65% pada rentang impedansi lebar, opsi pengukuran material untuk analisis karakteristik suhu, dan fungsi pembacaan langsung permitivitas dan permeabilitas.
Anda dapat yakin untuk membeli Penganalisis Impedansi E4991B dari pabrik kami. E4991B Penganalisis Impedansi 1 MHz - 3 GHz

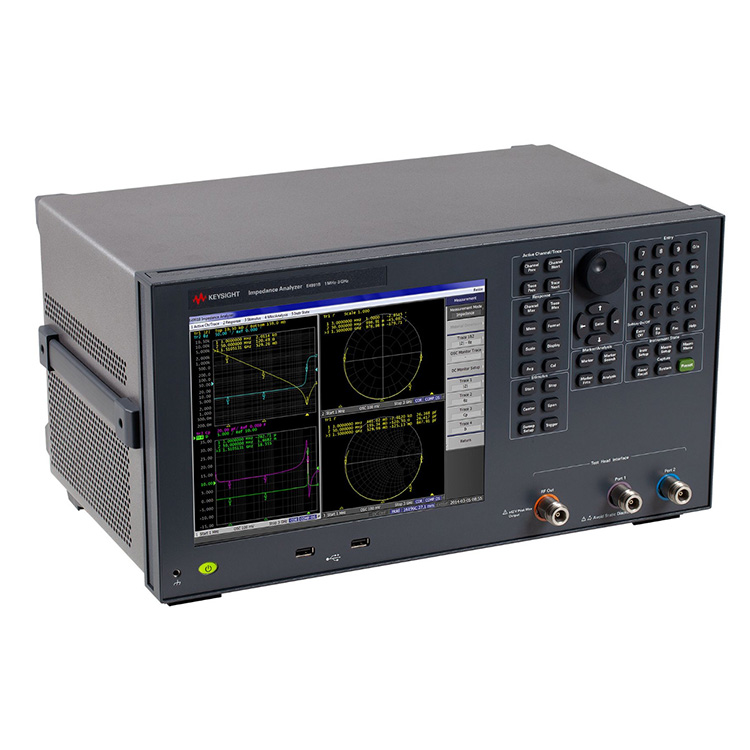

Penganalisis Impedansi Keysight E4991B adalah solusi sempurna untuk mengkarakterisasi dan mengevaluasi komponen elektronik, perangkat semikonduktor, dan material.
Tiga opsi frekuensi yang dapat ditingkatkan: 1 MHz hingga 500 MHz/1 GHz/3 GHz
Akurasi dasar ±0,65% dan rentang impedansi 120 mΩ hingga 52 kΩ (rentang akurasi pengukuran 10%)
Parameter pengukuran: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, |Γ|, Γx, Γy, θΓ, Vac, Iac, Vdc1, Idc1 (1. Opsi 001 diperlukan)
Bias DC bawaan (Opsi 001): 0 V hingga ±40 V, 0 A hingga ±100 mA
4 saluran & 4 jejak pada LCD berwarna 10,4 inci dengan layar sentuh
Fungsi analisis data: Analisis rangkaian ekivalen, uji garis batas
Pengukuran bahan dielektrik/magnetik (Opsi 002): |εr|, εr', εr'', tanδ(ε), |μr|, μr', μr'', tanδ(μ)
Pengukuran karakteristik suhu (Opsi 007) dan kemampuan pengukuran on-wafer yang andal (Opsi 010).
Opsi pengukuran material memberikan kemampuan analisis karakteristik suhu (Opsi 007) dan fungsi pembacaan langsung permitivitas dan permeabilitas (Opsi 002).
Kit koneksi stasiun probe (Opsi 010) menawarkan solusi pengukuran impedansi on-wafer atau komponen mikro yang akurat hingga 3 GHz.
E4991B mendukung beragam aksesori pengujian yang dirancang untuk membuat pengukuran menjadi sederhana dan andal.
Baik Anda dalam R&D, QA, atau inspeksi, E4991B adalah solusi ideal untuk mengkarakterisasi dan mengevaluasi komponen elektronik, perangkat semikonduktor, dan material.
Untuk pengukuran material, E4991B bekerja dengan rangkaian pengukuran material N1500A-005 dan memberikan kemudahan pengukuran (hingga 1 GHz), mulai dari pengaturan perlengkapan hingga pembuatan laporan.
| Informasi Tambahan: | RF IV, cocok untuk evaluasi impedansi yang akurat Analisis rangkaian ekivalen (7 model) Ukuran material. (opt. 002) Uji karakteristik suhu (opt. 007) Pengukuran impedansi pada wafer. dengan stasiun probe (opt. 010) 4 saluran, 4 jejak |
| Akurasi Dasar: | 0,65% |
| Bias DC: | 0 V hingga ±40 V, 0 A hingga ±100 mA (opsi 001) |
| Frekuensi: | 1MHz hingga 500MHz/1GHz/3GHz |
| Frekuensi Maksimum: | 3GHz |
| Pengukuran: | Metode RF-IV |
| Rentang Pengukuran (Akurasi <10%): | 120 mΩ hingga 52 kΩ |
| Fitur Lainnya: | Analisis Rangkaian Ekuivalen, uji garis batas, dll. Pengukuran bahan dielektrik/magnetik (opsi 002), Pengukuran karakteristik suhu (opsi 007), |
| Fitur khusus: | tidak ada |
| Target DUT: | Perangkat Tujuan Umum Bahan |
| Jenis: | Penganalisis Impedansi |
